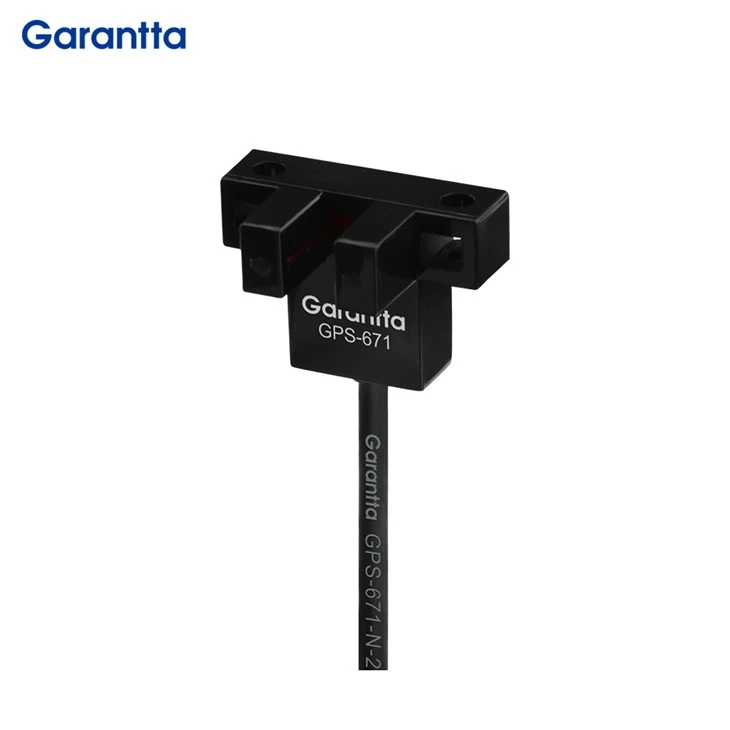

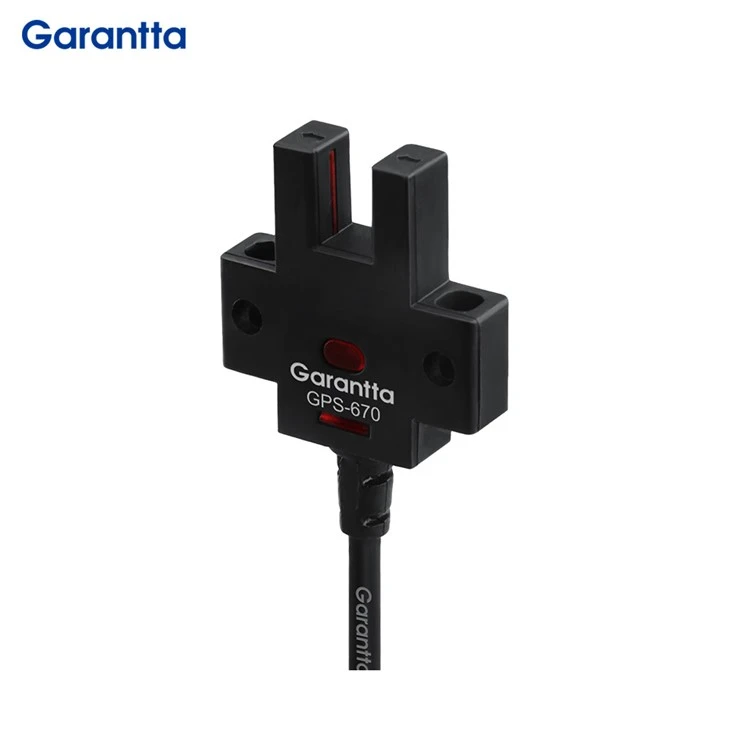

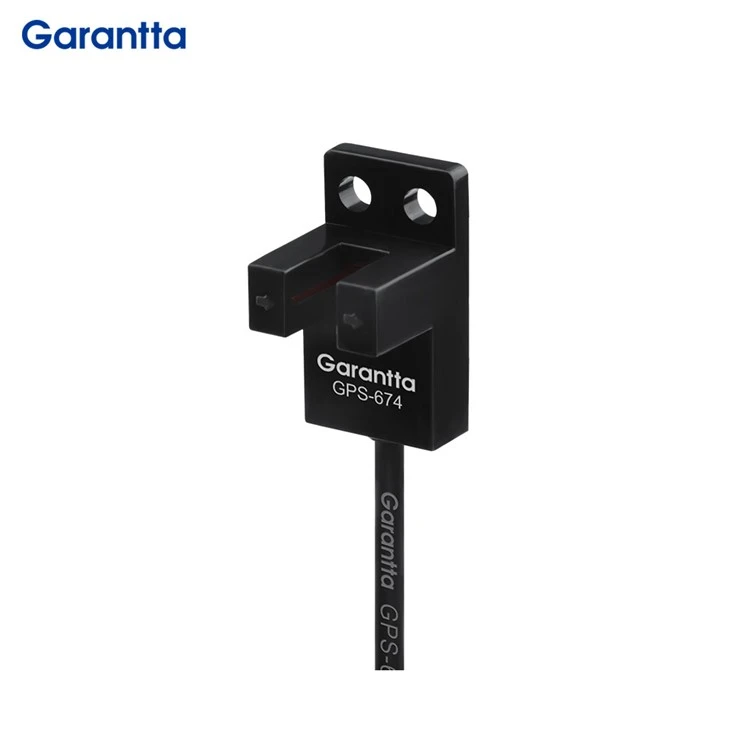

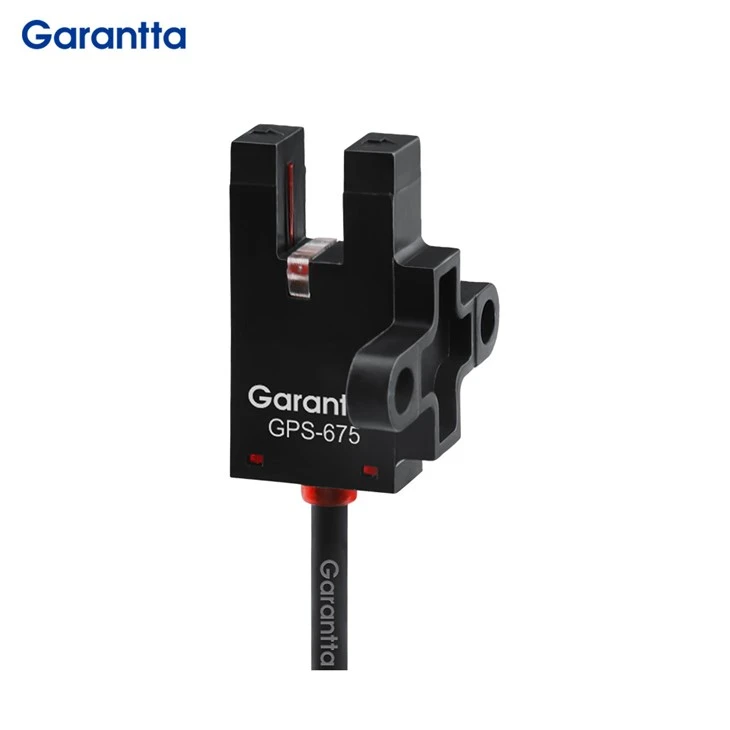

광전 그루브 센서

광전홈 센서는 U-형 광전 스위치, 오목형 광전 스위치, 이동 제한 스위치 등으로도 불립니다. 이는 일종의 투과형 광전 스위치입니다.- 적외선-발광관, 적외선-수신관, 회로 기판 칩으로 구성된 적외선 유도 광전 센서입니다. 빛을 매개체로 사용하며, 발광부와 수광부 사이에서 적외선을 수신 및 변환하여 물체의 위치를 ​​감지합니다. 오목형 슬롯 광전 스위치는 주로 모듈 한계 위치 결정, 샤프트 회전수 판독(회전수 및 속도 판독), 종이 또는 직물 천 배출 감지, 베어링 한계 이동 등에 사용되며 널리 사용됩니다.

• 국제 규격에 맞는 그루브형
• 초소형-크기로 공간 절약 효과가 뛰어남
• 자동화된 공정 생산, 초-일관성
• 단순하고 확고하며 최고의 신뢰성
• 크고 선명한 다각-동작 표시등
• 긴 수명, 고속-응답, 유연한 설치
• 강한 햇빛 간섭 방지-, 전력 간섭 방지-
• 속도와 가격의 완벽한 조합

1. 슬롯 폭: 감지할 물체는 슬롯 광전 스위치의 슬롯을 통과해야 하며, 너무 커서 적외선을 차단할 수 없습니다. 따라서 U-형 광전 스위치의 슬롯 폭은 감지 대상보다 넓어야 하며 설치가 용이하도록 일정한 여유를 두어야 합니다.

2. 슬롯 광전 스위치의 외관: 고정 구멍, 외부 치수 및 설치 방법에 대한 다양한 옵션이 있으므로 실제 조건에 따라 선택하십시오.

3. 설치 위치: 광전 홈 센서를 설치할 때 감지 톱니 디스크의 외경은 감지 지점을 1-2mm 초과해야 합니다. 이런 방식으로 빛을 효과적으로 차단할 수 있습니다.

4. 응답 속도: 고속- 애플리케이션이 있는 경우 슬롯 광전 스위치의 스위칭 주파수가 사용 요구 사항을 충족하는지 주의할 필요가 있습니다. Garantta 슬롯 광전 스위치는 최대 2KHz의 초{3}}속도를 제공합니다.

5. 환경적 요인: 강한 빛, 강한 햇빛, 자연광이 있는 환경에서 사용하는 경우 강한 빛 간섭에 강한 센서를 선택해야 합니다. Garantta의 슬롯 광전 스위치는 20,000 Lux 이상의 강한 빛 간섭을 견디는 것으로 테스트되었습니다.

6. 홈통 모양의 다양성: U-타입, F-타입, R-타입, K-타입, L-타입

1. 슬롯 너비. 적외선을 차단하려면 감지된 물체가 슬롯-형 광 커플러의 슬롯을 통과해야 합니다. 따라서 광전 센서의 슬롯 폭은 감지된 물체보다 넓어야 하며 설치가 용이하도록 일정한 여유를 두어야 합니다.

2. 슬롯-형 광 커플러(광전 스위치)의 광 슬릿 폭. 검출된 물체가 톱니 디스크인 경우, 톱니 디스크의 톱니 폭은 d이고, 톱니 디스크의 톱니 홈의 폭은 f입니다. 슬롯-형 광전 스위치의 경우 슬롯-형 광 커플러의 광 슬릿 폭이 d보다 작고 f보다 작아야 합니다. 이를 통해 적외선을 효과적으로 차단하고 전도할 수 있습니다. 위 조건에서는 광 슬릿이 넓은 슬롯-형 광 커플러를 선택합니다.
3. 홈 모양-형 광 커플러(광전 스위치): 고정 구멍이 있는 것과 고정 구멍이 있는 경우 실제 상황에 따라 선택하십시오.
4. 설치 위치: 광전 센서를 설치할 때 감지 톱니 디스크의 외경은 슬롯-형 광 커플러의 광축보다 1~2mm 더 커야 합니다. 효과적으로 빛을 차단할 수 있습니다.

1. 슬롯 광전 스위치도 근접 스위치처럼 비접촉식이지만 슬롯 광전 스위치는 근접 스위치와 다릅니다. 근접 스위치는 감지 거리가 길고 장거리(수십 미터)를 감지할 수 있습니다. 감지 정확도가 높고 작은 물체를 감지할 수 있어 널리 사용됩니다. 슬롯 광전자는 폭이 5mm이며 필요와 매개변수에 따라 설정할 수 있습니다.

2. 근접 스위치와 비교하여 슬롯 광전 스위치는 거리의 영향을 더 많이 받지만 감지 정확도도 매우 높으며 감지된 물체를 손상시키지 않습니다. 근접 스위치의 감지 거리는 매우 길고 비접촉식이므로 감지된 물체에 손상을 주지 않으며 감지된 물체의 영향을 받지 않습니다.

3. 슬롯 광전 스위치는 다른 근접 스위치와 마찬가지로 기계적 움직임이 없기 때문에-고속으로 움직이는 물체를 감지할 수 있습니다.
